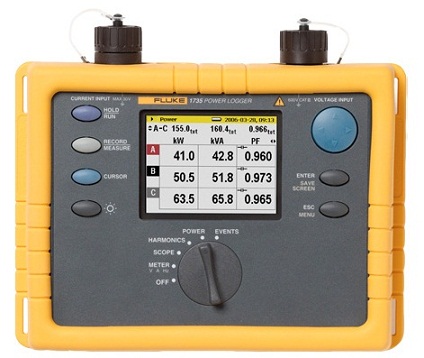

| Thông số kỹ thuật |
| Chung |
Màn hình hiển thị |
¼ VGA đồ họa màu truyền qua hiển thị 320 x 240 Pixel với ánh sáng nền bổ sung độ tương phản, văn bản và đồ họa màu |
| Chất lượng |
Phát triển, thiết kế và sản xuất theo tiêu chuẩn DIN ISO 9001 |
| Bộ nhớ |
4 MB bộ nhớ Flash, 3.5 MB để đo dữ liệu |
|
RS-232 SUB-D ổ cắm; 115,2 k baud, 8 bit dữ liệu, không có tính chẵn lẻ, 1 stop bit, bản cập nhật firmware có thể với giao diện RS-232 (cáp mở rộng 9-pole) |
| Tỷ lệ mẫu |
10.24 kHz |
| Tần số dòng |
50 Hz hoặc 60 Hz, người dùng lựa chọn, với đồng bộ hóa tự động |
| Cung cấp điện |
Pin NiMH gói, với ac (15 V đến 20 V / 0,8 A) |
| Thời gian hoạt động pin |
Điển hình> 12 giờ mà không cần đèn nền và> 6 giờ với đèn nền cao |
| Kích thước |
240 x 180 x 110 mm |
| Trọng lượng |
1,7 kg, bao gồm cả pin |
| Điều kiện môi trường xung quanh |
Nhiệt độ làm việc |
-10 ° C đến +50 ° C |
| Nhiệt độ lưu trữ |
-20 ° C đến +60 ° C |
| Nhiệt độ hoạt động |
0 ° C đến 40 ° C |
| Phạm vi nhiệt độ tham chiếu |
23 ° C ± 2 ° C |
| Các điều khoản trên được quy định trong tiêu chuẩn châu Âu. Để tính toán đặc điểm kỹ thuật tại bất kỳ điểm trong phạm vi nhiệt độ làm việc, sử dụng hệ số nhiệt độ bên dưới. |
| Hệ số nhiệt độ |
± 0,1% của giá trị đo được mỗi ° C từ tài liệu tham khảo |
| Lỗi nội tại |
Đề cập đến nhiệt độ tham chiếu, độ lệch tối đa được bảo hành hai năm |
| Lỗi hoạt động |
Đề cập đến phạm vi nhiệt độ hoạt động, độ lệch tối đa được bảo hành hai năm |
| Lớp khí hậu |
C1 (IEC 654-1) -5 ° C đến 45 ° C, 5% đến 95% RH, không đọng sương |
| Nhà ở |
Sốc Cycoloy và bằng chứng đầu Thermoplast V0 loại (không cháy) với bao da bảo vệ cao su |
| EMC |
Phát thải |
IEC / EN 61326-1:1997 lớp B |
| Khả năng miễn dịch |
IEC / EN 61326-1:1997 |
| An toàn |
An toàn |
IEC 61010-1 600 V CAT III, mức độ ô nhiễm 2 |
| Bảo vệ |
IP65; EN60529 (chỉ đề cập đến nhà ở chính mà không có ngăn chứa pin) |
| Giá trị RMS được đo với độ phân giải 20 ms. |
| V-rms đo chư y |
Dải đo |
57 V/66 V/110 V/120 V/127 V/220 V/230 V/240 V/260 V/277 V/347 V/380 V/400 V/417 V/480 V AC |
| Lỗi nội tại |
± (0,2% giá trị đo + 5 chữ số) |
| Lỗi hoạt động |
± (0,5% mv + 10 chữ số) |
| Độ phân giải |
0.1 V |
| V-rms đo lường |
Dải đo |
100 V/115 V/190 V/208 V/220 V/380 V/400 V/415 V/450 V/480 V/600 V/660 V/690 V/720 V/830 V AC |
| Lỗi nội tại |
± (0,2% mv + 5 chữ số) |
| Lỗi hoạt động |
± (0,5% mv + 10 chữ số) |
| Độ phân giải |
0.1 V |
| Đo lường A-rms |
Flexi thiết lập phạm vi tôi |
15 rms A/150 A/3000 A (tại sin) |
| Hiện tại phạm vi |
1 A/10 A |
| Độ phân giải |
0.01 Một |
| Phạm vi |
150 A/3000 A và 1 A/10 A |
| Lỗi nội tại |
± (0,5% mv + 10 chữ số) |
| Lỗi hoạt động |
± (1% mv + 10 chữ số) |
| Phạm vi |
15 A |
| Lỗi nội tại |
± (0,5% mv + 20 chữ số) |
| Lỗi hoạt động |
± (1% mv + 20 chữ số) |
|
Các lỗi của thiết bị thăm dò hiện tại không xem xét. |
| Bằng cách sử dụng Flexi-bộ |
Flexi Set đo lỗi |
± (2% mv + 10 chữ số) |
| Ảnh hưởng vị trí |
± (3% mv + 10 chữ số) |
| CF (điển hình) |
2.83 |
| Khi sử dụng Flexi Set hãy chắc chắn để định vị đối diện với Flexi Set-lock |
| Đo công suất (P – Active, S – biểu kiến, Q-phản ứng, D – Xuyên tạc |
Dải đo |
xem V rms và A rms đo lường |
| Lỗi điện được tính bằng cách thêm các lỗi của điện áp và dòng |
| Lỗi bổ sung do hệ số công suất PF |
| Quy định lỗi x (1 – [PF]) |
| Phạm vi tối đa với dải điện áp 830 V đồng bằng kết nối và 3000 Một loạt hiện nay là 2.490 MW, cao hơn giá trị có thể hiển thị khi sử dụng điểm và CT với tính năng tỷ lệ |
| Lỗi nội tại |
± (0,7% mv 15 chữ số) |
| Độ phân giải |
1 kW |
| Lỗi hoạt động |
± (1,5% mv + 20 chữ số) |
| Phạm vi điển hình với dải điện áp 230 V kết nối chư y và 150 Một loạt hiện nay là 34,50 KW. |
| Lỗi nội tại |
± (0,7% mv 15 chữ số) |
| Độ phân giải |
1 W đến 10 W |
| Lỗi hoạt động |
± (1,5% mv + 20 chữ số) |
| Các lỗi của mình chưa được xem xét. |
| Đo năng lượng (kWh, kVAh, kVARh) |
Lỗi nội tại |
± (0,7% mv + F lỗi biến * + 15 chữ số) |
| Độ phân giải |
1 W đến 10 W |
| Lỗi hoạt động |
± (1,5% mv + F lỗi biến 1 + 20 chữ số) |
|
1. Tần số lỗi biến |
| PF (hệ số công suất) |
Phạm vi |
0,000-1,000 |
| Độ phân giải |
0,001 |
| Độ chính xác |
± 1% toàn thang đo |
| Đo tần số |
Dải đo |
46 Hz đến 54 Hz và 56 Hz đến 64 Hz |
| Lỗi nội tại |
± (0,2% mv + 5 chữ số) |
| Lỗi hoạt động |
± (0,5% mv + 10 chữ số) |
| Độ phân giải |
0,01 Hz |
| Giai điệu |
Dải đo |
Để hài hòa thứ 50 (<50% nom) |
| Độ chính xác |
Vm, Im, THDV, THDi |
IEC 61000-4-7:2002, Class II |
| Vm ≥ 3% Vn |
± 5% Vm |
| Vm <3% Vnom |
± 0.15% Vnom |
| Im ≥ 10% Inom |
± 5% Im |
| Im <10% Inom |
± 5% 0 Inom |
| THDV |
cho THD <3% ± 0.15% tại Vnom |
| cho THD ≥ 3% ± 5% tại Vnom |
| THDi |
cho THD <10% ± 0.5% tại Inom |
| cho THD ≥ 10% ± 5% tại Inom |
| Vnom |
Dải điện áp bình thường |
| Inom |
Phạm vi hiện tại danh nghĩa |
| Vm và Im được xác định giá trị của hòa m |
| Sự kiện |
|
Phát hiện dips điện áp, điện áp và nở gián đoạn điện áp với độ phân giải 10 ms và lỗi đo của nửa chu kỳ sóng sin của rms. |
| Lỗi nội tại |
± (1% mv + 10 chữ số) |
| Lỗi hoạt động |
± (2% mv + 10 chữ số) |
| Độ phân giải |
0.1 V |
